쉐보레 크루즈 LDWS

아이나비 QXD900+ 를 구입 후 블박을 다이 설치 했습니다.

그리고 GPS와 LDWS선을 구입해서 장착도중에 난관에 봉착...

LDWS선을 연결하려는데... 배선 뭉탱이가 당황하게 만들더군요 ㅠㅠ

인터넷 검색으로 후미등에 연결하는게 쉽다는 정보만 얻었습니다.

연장선도 없고 해서 후미등에 연결한다는 정보를 역이용 해서 찾아냈습니다 ㅠㅠ

그래서 저와 같이 다이하시려는 분들을 위해 소소한 정보를 적어봅니다.

뭐 뜯고 뭐 뜯고 하는 과정은 생략하겠습니다.

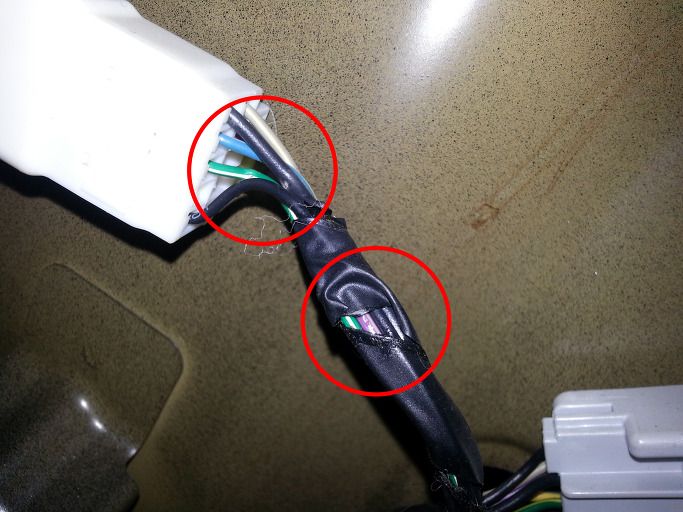

우선 후미등 부분에서 선정보만 가져왔습니다. 빨간 동그라미 안에 녹색 보라색 파란색 검은색 회색이 있죠. 각 선에는 서브 컬러가 있죠.

후미등 사진은 좌측 후미등입니다. 오른쪽 후미등 색도 같은 색입니다.

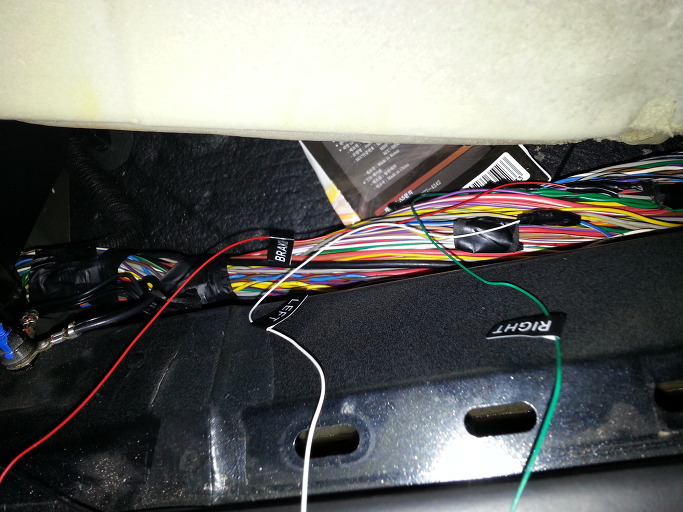

그래서 배선 뭉탱이에서 저 선들과 일치하는 선만 테스터기로 꾹꾹 찔렀습죠.

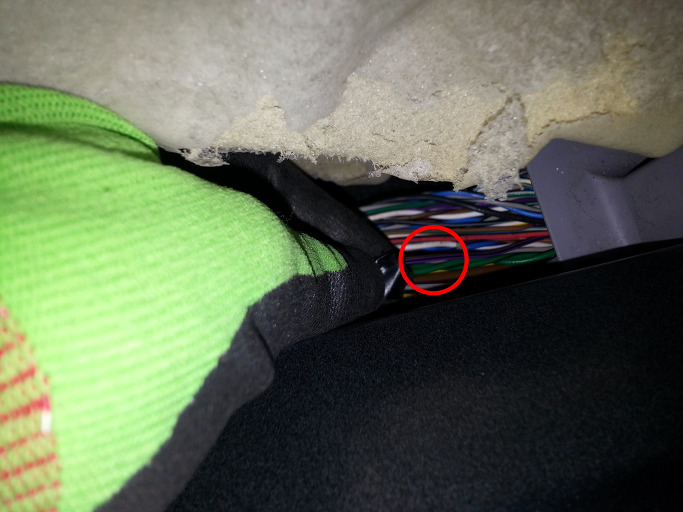

파란색에 서브컬러 흰색입니다. 좌측 깜빡이 입니다. 사진에는 RIGHT 라고 적혀있지만 LEFT 선입니다. 사진에 글씨는 무시하시기 바랍니다.

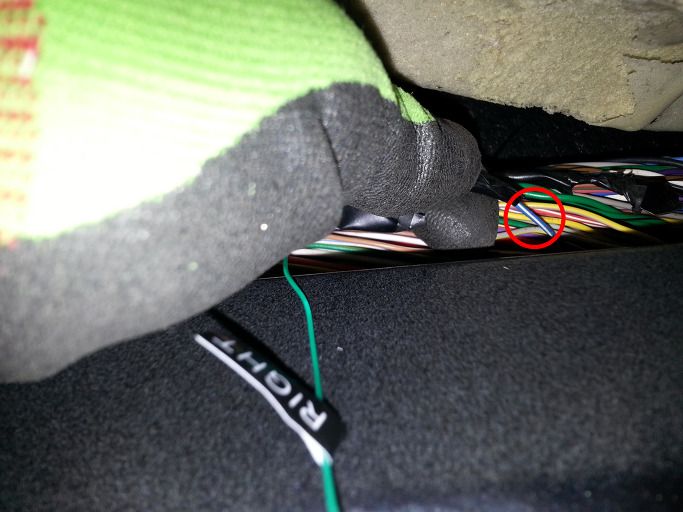

보라색에 서브컬러 파란색입니다. 이게 우측 깜빡이 입니다.

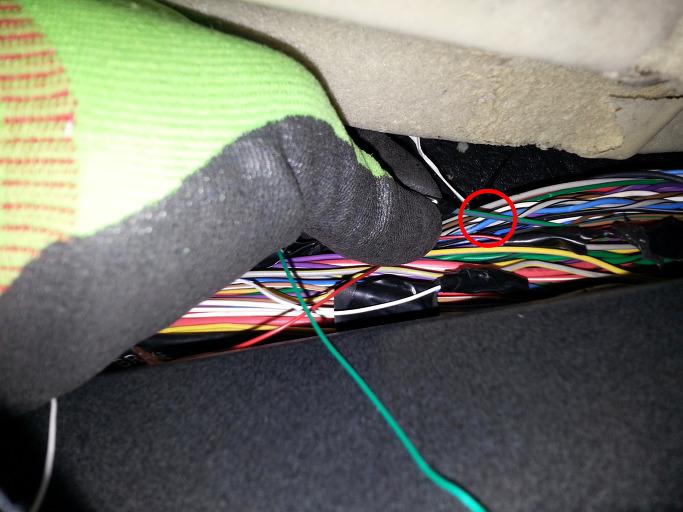

녹색에 서브컬러 보라색입니다. 브레이크등 입니다.

다이해보실분들은 우선적으로 이 3가지 색상 먼저 찍어보시기 바랍니다.

참고로 제 차량은 12년형 디젤입니다.

제 차량 작업후에 15년형 스파크도 해봤습니다.

좌측 우측 깜빡이 선은 제 크루디와 일치 합니다. 다만 브레이크등은 보라색에 서브컬러 흰색이였습니다.

쉐보레는 이 색상들이 규칙이겠죠.

좌측 = 파랑(흰), 우측 = 보라(파랑), 브레이크 = 녹(보라)

이 세가지 색상 먼저 해보시고 안되시면 파랑,보라,녹만 찔러보시면 도움 되실겁니다.

혹시 다이해보신분들중에 위에 색상이랑 관련없는 색상이 나오시면 말씀해주세요 ㅠㅠ 삭제 하겠습니다.
